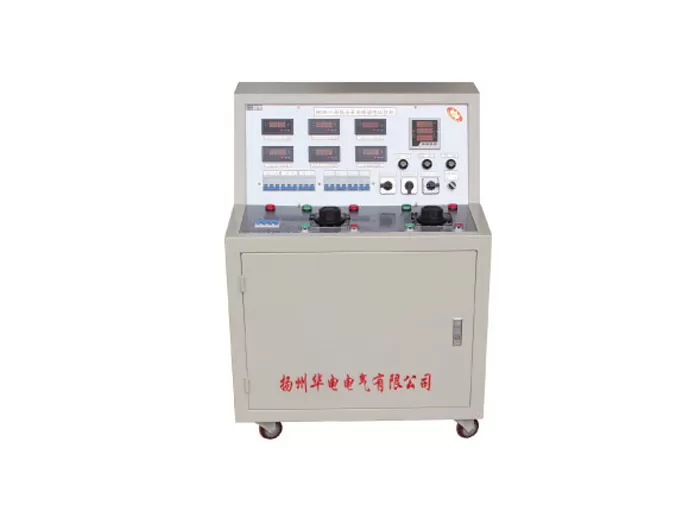

HDGK-H型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜、无功补偿成套装置进行出厂前的各项通电试验。它能提供各种交、直流电源以及三相功率因数信号，便于对开关柜、无功补偿柜的检测，提高工作效率。技术参数输入电源：三相四线AC 380V输出电压及电流：☆ 三相AC 0 – 10A输出（100V，可调值） 一组☆ 三相AC100V输出 (固定值) 一组☆ 交流操作电压输出 AC 0~450V, 220V时,电流小于10A☆ 直流操作电压输出 DC 0~260V☆ 直流固定电压24V、36V、110V、220V输出 一组☆ 三相功率因数调节范围 cosφ: - 0.3~1~0.1 (三相独立 可调)电流信号幅值： 1A☆ 单相AC220V输出（固定值，插座形式） 二组☆ 三相AC380V输出（固定值，接线柱） 一组☆ 外形尺寸：750*570*960mm☆ 重量：45kg

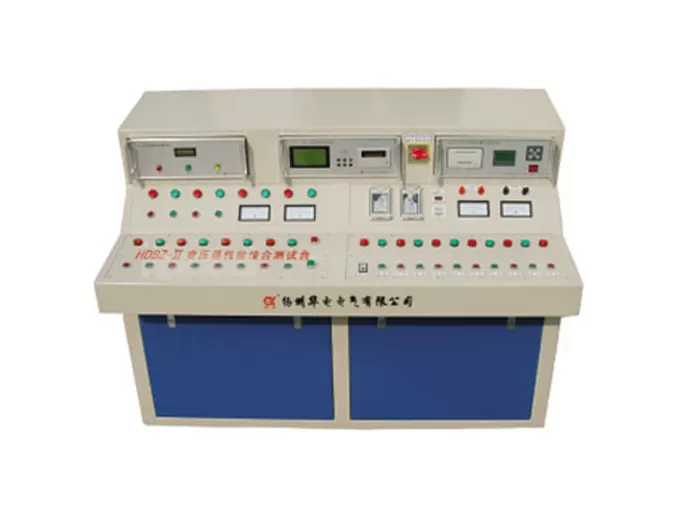

HDBZ-Ⅱ变压器性能综合测试台适于1600kVA及以下各种规格电力变压器的电气性能检测，操作简单，测试方便。是电力变压器及电气修造厂理想的变压器检测设备。主要试验项目☆ 空载试验 短路试验☆ 自动直流电阻测量☆ 自动变比测量、组别测量☆ 工频耐压试验☆ 输入电源：三相四线AC 380V

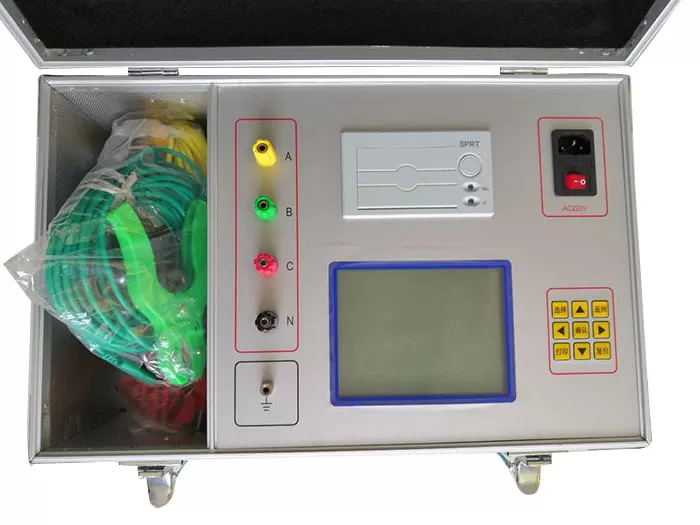

BYKC-2000变压器有载开关测试仪，采用了全新测试原理，运行微机技术，使现场工作人员无需拆卸变压器和吊装开关，就能对各种电力变压器的有载开关的性能进行测试，显示和打印过渡过程的波形及其参数，很方便得判断出开关的优劣。特点☆ 功能强大、可实现过渡波形和过渡时间、过渡电阻、三相同期性能等参数的测量。☆ 大屏幕点阵液晶显示器，分级式中文菜单，操作简便快捷。☆ 智能型测试和结果分析，具有放大或缩小波形测试结果。☆ 三路独立的稳压源适合无绕组测量，三路独立的恒流源适合有绕组和无绕组的测量。☆ 六路独立的信号处理，高速A/D转换，10kHz高速采样，真实反映参数的变化。☆ 仪器内设不断电存贮器可保存三组波形和数据，可随时存档、调阅、分析。☆ 仪器自带万年历，显示日期和时间，并可自动打印。技术指标参数指标参数指标电源输出有绕组DC 1A过渡时间范围0～120ms无绕组DC 9V工作电源AC220V±10%，50Hz过渡电阻范围有绕组0Ω～30Ω功率150W无绕组0Ω～50Ω工作温度-10℃～50℃测量精度过渡电阻±5%相对湿度≤85%RH同期性0.25ms外形尺寸420mm×295mm×240mm采样频率10kHz重量8kg

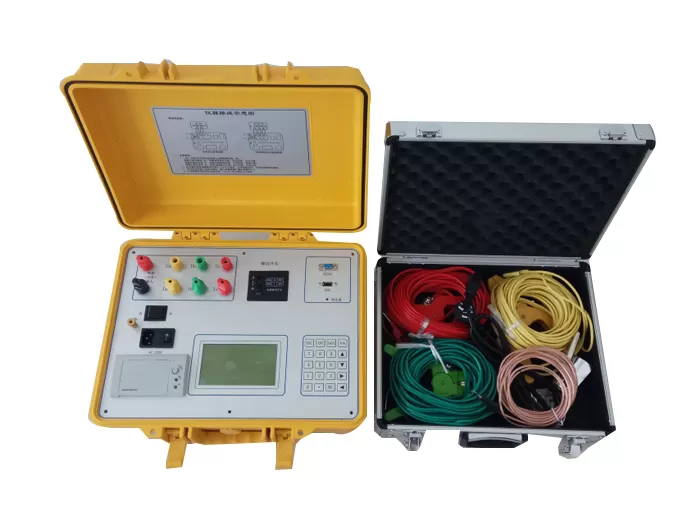

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。主要特点1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。2．一次性接线，不用倒接测试线便可自动完成三相测试。3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。4．具有输出限流功能，适用于任意阻抗的试品。5．不用外接调压器，便可对被测试品进行测量。6．具有测量零序阻抗的功能。7．具有测量电感的功能。8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。 主要技术指标电压测量范围：5～400V    精度：0.2级电流测量范围：0.1～20A   工作电源：AC220V±10%电源频率：50（±1）Hz           工作温度：-10℃～50℃    环境湿度：≤85%RH       主机重量：8Kg    主机体积：405mm*330mm*172mm

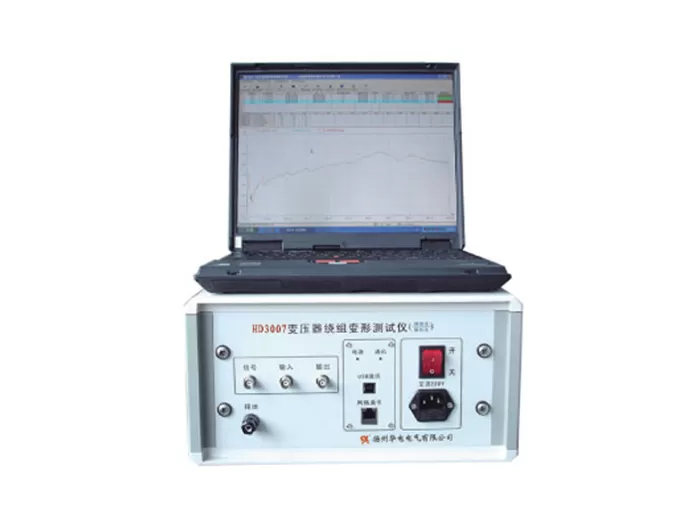

☆ HD3007变压器绕组变形测试仪含有两种方法对大中型变压器的绕组进行测量、诊断，第一是扫频法，第二是低电压阻抗法。☆ 测试中仅需要拆除连接母线，不对变压器进行吊罩、拆装的情况下就完成所有测试。☆ 仪器智能化程度高，使用方便，仪器设计有自适应滤波器，具有自动量程调节，自动采样频率调节等多种功能。☆ 配有专家诊断系统，可以自动诊断变压器绕组的状态。☆ 变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过无线以太网与笔记本电脑连接。测试仪扫频测量部分的主要技术指标☆ 测试主机与PC接口：无线以太网。☆ 两个高速并行AD转换通道：每通道采样率为20Msps☆ 采集通道量化精度：12位☆ 采集通道静态误差：0.5%☆ 采集通道输入阻抗：1MΩ☆ 扫频测量范围：1K－2MHz☆ 扫描方式：采用线形或者对数分布的扫频测量方式☆ 扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%☆ 扫频测量频点：1k－2MHz，测量点数为3000点☆ 符合电力行业标准：DL/T911-2004测试仪低电压阻抗测量部分的主要技术指标电压测量技术指标：☆ 输入电压测量：测量范围：25V—500V（电压：600V）☆ 基本精度：0.1%☆ 外接PT变比：1～10000电流测量指标：☆ 输入电流测量：测量范围：0.5A—50A（电流：60A）☆ 基本精度：0.1%☆ 外接CT变比：1～10000阻抗测量指标：☆ 阻抗测试范围：0～100％☆ 阻抗测试精度：0.1％功率测量指标：☆ 功率测量：测量范围：15W—10kW☆ 有功功率：0.2%（功率因数>0.5） 0.5%（功率因数>0.01）☆ 无功功率精度：0.5%☆ 视在功率精度：0.5%功率因数指标：☆ 测量范围：0.000—±1.000☆ 容性负载：＋即超前的功率因数☆ 感性负载：－即滞后的功率因数☆ 基本精度：0.5%

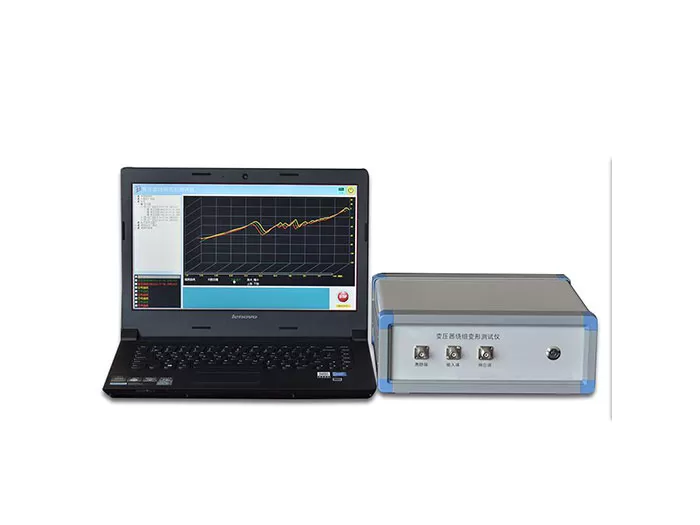

因近年来变压器短路故障显现上升趋势，造成变压器绕组损坏的几率增加，严重威胁变压器的正常运行。我公司历经三年研究，开发出新一代的变压器绕组变形测试仪；采用目前国际上的方法频率响应分析法（FRA）进行测试，是一种测量变压器绕组频率响应的高灵敏度测试仪器。技术参数☆ 测试主机与PC接口：USB接口。☆ 信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出幅度可以软件调节，幅度±10V，信号输出阻抗为50Ω。☆ 两个采集通道。☆ 采集通道输入阻抗：1MΩ☆ 扫频测量范围：1k－2MHz☆ 扫描间隔：小于1kHz☆ 扫描方式：采用线形分布的扫频测量方式☆ 扫描频率精度：信号源输出信号的频率精度优于0.01%☆ 扫频测量频点：1k－2MHz，测量点数2000点☆ 测量范围：-100dB～20dB☆ 测量精度：±1dB（-100dB～20dB）☆ 供电：AC220V±10%(50Hz)☆ 环境温度：-15℃～+50℃☆ 相对湿度：10%～90%

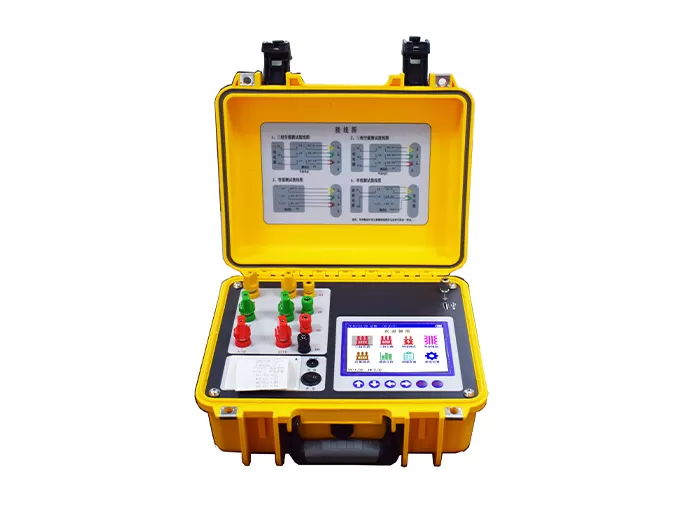

1、概述       本测试仪是专用于配电变压器能效等级的测试，并具有配电电力变压器容量测量、变压器空载及短路损耗测量，并具有谐波分析功能，方便对现场电网质量的分析。该仪器电路设计精巧，思路独特，仪器内部采用的六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正），从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大提高工作效率，减轻劳动强度。       随着节能配电变压器的推广，对于配变能效等级的测量与判断越来越重要，本仪器具有独特的能效等级判断功能，可针对配变的能效等级进行准确的判断与划分。2、 主要功能与特点2.1 负载损耗的测量       显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出油浸式或干式配电变压器的铁芯型号，测试过程中具有报警自适应提示功能，方便现场用户使用。2.2 空载损耗的测量       仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示油浸式或干式配电变压器铁芯的型号。2.3 能效等级测量       仪器可对10kV配电变压器的能效等级进行准确的测量与判断，并且对应能效等级，油浸式变压器损耗可测量到S22（电工钢带）和SH25（非晶合金）；干式变压器损耗可测量到SCB18（电工钢带）和SCBH19（非晶合金）。2.4 单相的测量       可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据，并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。2.5 零序阻抗的测量       零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。2.6 容量的测量       仪器内置可充电锂电池，本身可输出三相正弦波逆变电源，输出电压自动调节，具有软启、软停功能，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。2.7 在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。2.8 仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。2.9 仪器采用大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。显示使用中文菜单，中文提示，操作简单。2.10 交直流两用：锂电池供电或者220V交流充电器供电自适应。2.11 智能充电管理，剩余电量显示，低电量报警，背光自动调节，省电。2.12不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.13 热敏打印机打印功能，快速、无声。2.14人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。2.15 体积小、重量轻，方便携带使用。3、 主要技术指标3.1 基本测量精度：电压、电流             ±（读数×0.2%+2字）                             功率（0.2≤cosφ≤1）  ±（读数×1.0%+2字）                              容量                   ±（读数×10%+2字）3.2 容量测量范围：30kVA～65000kVA        3.3 电压测量范围：AC 50V～850V3.4 电流测量范围：AC 0.5A～100A3.5 工作温度：-10℃～40℃3.6 环境湿度：10%～85%3.7 存储温度：-20℃～50℃3.8 外形尺寸：320mm×270mm×145mm3.9 重       量：5kg(不包括测试线)

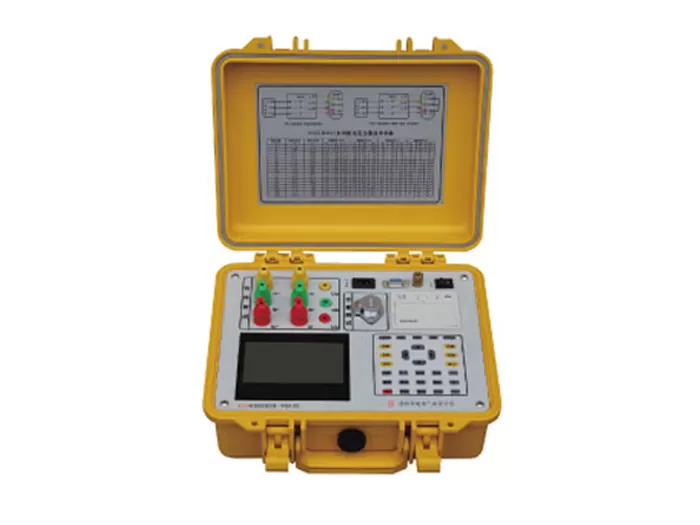

HD3008有源变压器容量—特性测试仪可测量各种配电变压器的容量，无源测量，同时可测量各种类型的变压器空载电流，空载损耗，短路电压，短路损耗、零序阻抗。也可自动进行波形畸变较正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，允许外接电压，电流互感器扩展量程测量可测量任意参数被试品。技术参数☆ 输入特性   有源部分：电压测量范围：0-10V             电流测量范围：0-10A   无源部分：电压测量范围：0-750V宽量限             电流测量范围：0-100A内部全部自动切换量程   电压、电流、频率±0.2%   功率：±0.5%(Cosφ>0.1) ±1.0%(0.02<Cosφ<0.1)☆ 工作温度：-15℃～+45℃☆ 充电电源：交流160V-260V☆ 绝缘：电压、电流输入端对机壳的绝缘电阻≥100MΩ

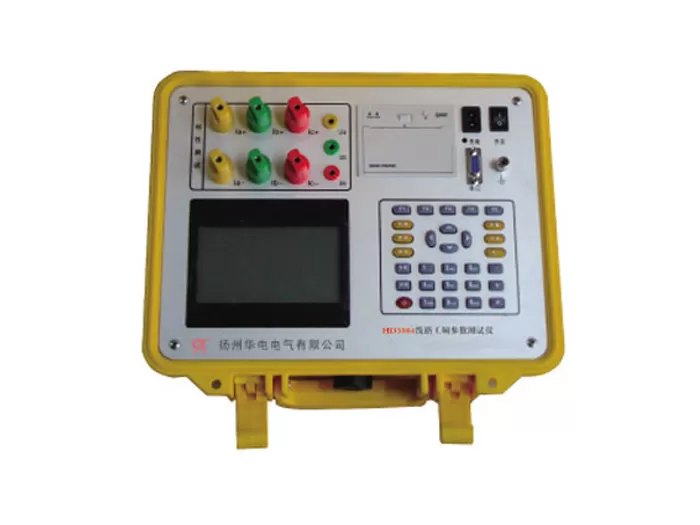

HD3004线路工频参数测试仪是我公司开发、研制的专门用于输电线路工频参数测量的高精度仪器，对于各种电压等级的输电线路的一系列工频参数（包括：正序阻抗、正序电容、零序阻抗、零序电容、互感阻抗、耦合电容、相间阻抗、相间电容、线地阻抗、线地电容等）可进行精密的测量。功能特点☆ 可测量各种类型输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率等参数。☆ 允许外接电压互感器和电流互感器进行扩展量程测量。☆ 电压、电流测量回路宽量限；电压可测量到750V，不用切换档位即可精度。不会因电压档位选错而对仪器本身有所损坏；电流可直通100A电流测试，超宽范围能各种长度线路的测试。☆ 大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，液晶带亮度调节，可适应冬夏各季；长寿命导电硅胶按键使操作更简便，手感更良好。☆ 用户可随时将测度的数据通过232接口外接微型打印机将结果打印出来。技术参数☆ 电压测量范围：0-750V宽量限，一档可精度。☆ 电流测量范围：0-100A，内部全部自动切换量程。☆ 度电压：±0.2% 电流：±0.5%☆ 功率：±0.5%(Cosφ>0.1)，±1.0%(0.02<Cosφ<0.1)☆ 阻抗、容抗、感抗：0.5%☆ 电阻、电容、电感、电导、电纳：0.5%☆ 工作温度：-10℃～+40℃☆ 工作电源：交流85V-265V☆ 绝缘：电压、电流输入端对机壳的绝缘电阻≥100MΩ

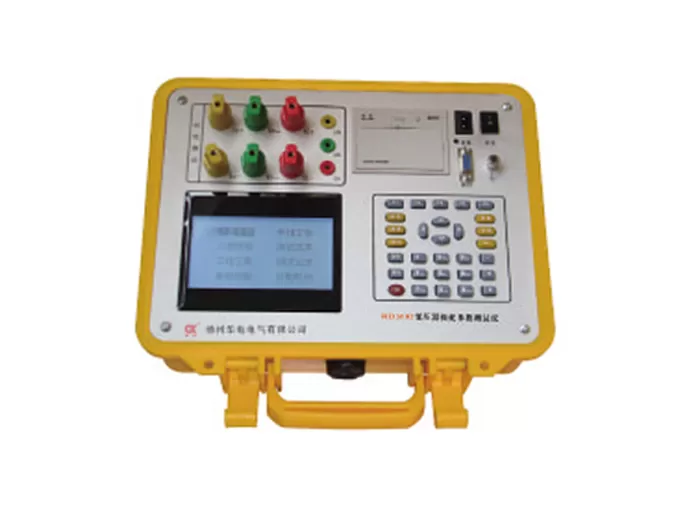

HD3002变压器损耗参数测试仪是我公司开发、研制的专门用于变压器损耗参数测量的高精度仪器，对于各种变压器的空载损耗、空载电流、负载损耗、阻抗电压等参数可进行精密的测量。功能特点☆ 可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗、零序阻抗。☆ 可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），短路试验附加损耗校正，操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果。☆ 允许外接电压互感器和电流互感器进行扩展量程测量。☆ 电压、电流测量回路宽量限：电压可测量到750V，不用切换档位即可精度。不会因电压档位选错而对仪器本身有所损坏；电流可直通100A电流测试。☆ 大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节。☆ 用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（打印机为选配件）。技术参数☆ 输入特性:   电压测量范围：0~750V 宽量限，一档可精度。   电流测量范围：0~100A，内部全部自动切换量程。   电压、电流、频率：±0.2%   功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）☆ 工作温度：－10℃~ +40℃☆ 充电电源：交流85V~265V☆ 绝缘：电压、电流输入端对机壳的绝缘电阻≥100MΩ。   工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。

该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。功能特点：    1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号，经大功率功放实现三相电源输出，失真度小，稳定性高，相间对称度极高，测试结果具有更好的等效性，不会出现组别误判等现象。    2、既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可进行自动识别组号。    3、操作简单：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。    4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。    5、可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）    6、首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。    7、能进行主变并列运行测试，真正实现变压器并列运行参数的检测。    8、抗振性好：军品接插件的使用增强了抗振性能。    9、采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。   10、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。   11、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小，不受工作电源的影响。   12、携带方便：体积小，重量轻。                技术指标1、变比测量范围：0.8~10000。2、测量速度：小于15秒3、测量精度：    高压侧电压测量精度0.05%低压侧电压测量精度0.1%相角的测量精度可以达到0.2°变比测量精度：0.1（0.8－2000）              0.2（2000－5000）              0.3（5000－10000）4、交流电源：220V±22V 、50Hz±1Hz（可选配内置充电电池）

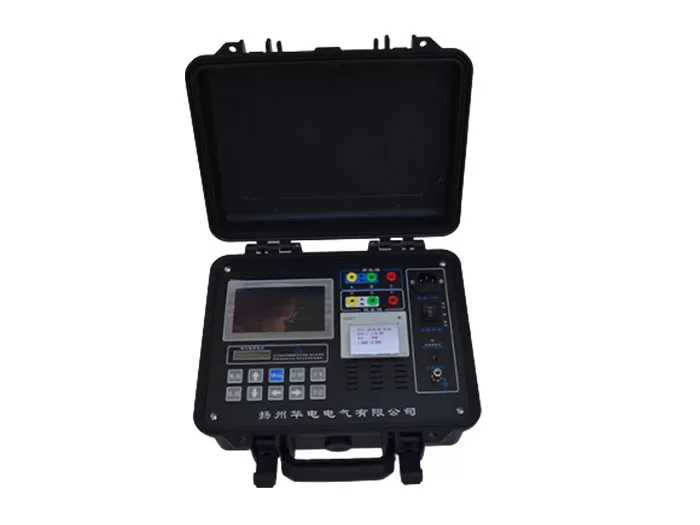

性能特点1、测试量程宽，可达10000。2、测试速度快，10秒钟完成单相测试。3、240*128彩色液晶显示屏，交互界面更加直观。4、Z形联接变压器测试。5、具有盲测变比、组别测试、分接位置测试等功能。6、不掉电时钟和日期显示，数据存储功能（可存储50组测试数据）。7、高、低压反接的保护功能。8、变压器短路、匝间短路保护功能。9、热敏打印机输出功能，快速、静音。10、采用交/直流两种供电方式，现场有无市电均可使用。11、体积小、重量轻，携带方便。技术指标1、量程：0.9～10000。2、度：0.1%±2字（500以下）；0.2%±2字（500～2000）；0.3%±2字（2000～4000）；0.5%±2字（4000以上）。3、分辨率：最小0.0001。4、输出电压：160V/10V (自动换档)。5、工作电源：交流供电方式——需外接交流电源AC220V±10%，50HZ。直流供电方式——无需外接电源（仪器内自带锂电池）。6、使用温度：–10℃～40℃。7、相对湿度：≤80％，不结露 。
