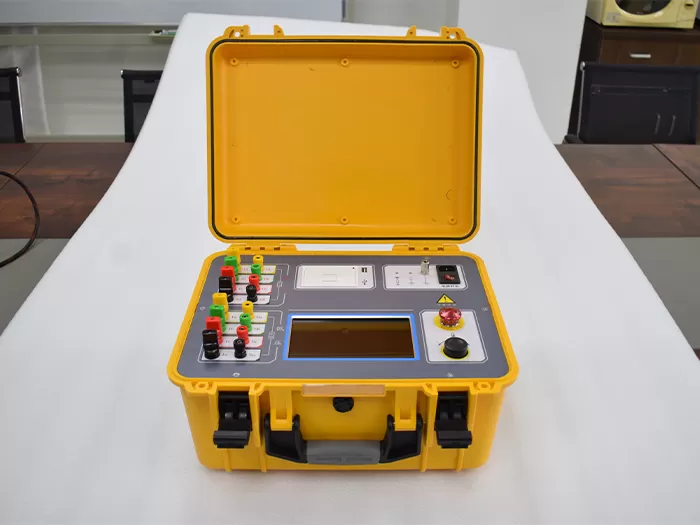

1、 概述       对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。       变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。2、 包装内容       收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的本公司销售处。        请检查您是否在整套设备中收到下列物品：标配：√1台测试仪√1套测试线（黄色、绿色、红色各2条，黑色1条）√1条三芯电源线√1条接地线√3支保险管（10A）√2卷打印纸√1份印刷版用户手册√1份出厂测试报告√1份合格证及保修卡3、 主要功能与特点3.1 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。3.2 测试电源最高输出电流50A，测试范围0～25kΩ，满足绝大多数变压器的测试需求；并且集助磁法和消磁功能于一体，满足现场试验多种需求。3.3 测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。3.4 仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能，以及接地线未接报警功能。3.5 仪器配有热敏打印机，本机存储数据200条，支持优盘海量存储。3.6 工业级7寸真彩大屏显示，清新简约显示风格设计，全触控加一键飞梭操作，为您创建舒适便捷的人机交互体验。4、 主要技术指标技术指标  输出电流     单相 50A、20A、10A、5A、1A、0.2A、10mA、<1mA  三相 25A+25A、10A+10A、5A+5A、1A+1A、0.2A+0.2A测量范围 单相50 A挡  75μΩ～0.4Ω    20 A挡  0.5mΩ～ 1 Ω10 A挡  1.0mΩ～ 2 Ω    5  A挡  10 mΩ～ 4 Ω1  A挡   0.1Ω～ 20Ω    0.2A挡   1.0Ω～ 100Ω10mA挡    50Ω～ 2kΩ    <1mA挡   500Ω～ 25kΩ三相25A + 25A挡  0.1mΩ ～ 0.25Ω10A + 10A挡  0.5mΩ ～ 0.6 Ω5 A + 5 A挡  10 mΩ ～ 1.5 Ω1 A + 1 A挡  0.1 Ω ～ 7.0 Ω0.2A+0.2A挡  1.0 Ω ～  30 Ω准 确 度±(读数×0.2%+2个字)工作电源AC220V±10%, 50/60Hz使用温度-10℃～50℃相对湿度＜90%，不结露仪器体积428mm×350mm×230mm仪器重量13.4 kg

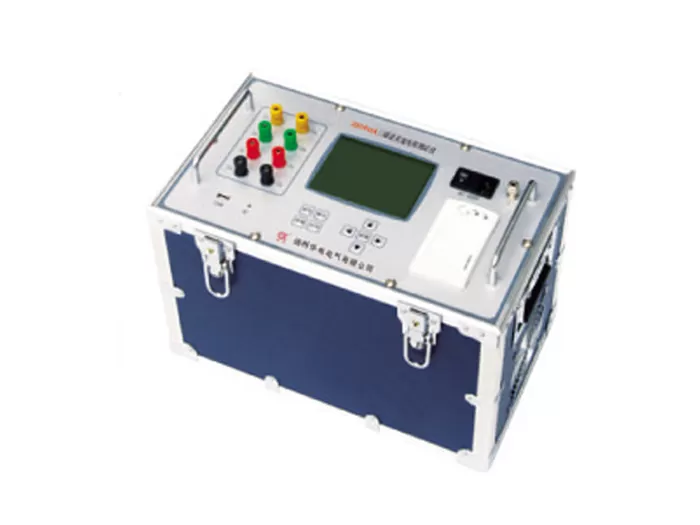

HD3045三通道直流电阻测试仪是用于大容量变压器绕组直流电阻三相同时测量的仪器。该仪器可对变压器绕组三相同时测试，对有载调压变压器可直接调节分接，不需要放电，测试时间仅为传统方法的三分之一，解决了电力变压器直流电阻测试耗时长的难题。仪器采用大屏幕液晶显示，中文菜单提示，配有高速打印机，且具有数据存储功能，方便数据的读取和记录，测试数据稳定，重复性好，抗干扰能力强，充放电速度快，是现场测试变压器直流电阻的选择。技术参数输出电流   三相测试：2*10A、2*5A、2*2A单相测试：20A、10A、2A测试范围   2*10A：500μΩ～500mΩ2*5A： 1mΩ～1Ω2*2A： 2.5mΩ～2.5Ω20A：  250μΩ～1Ω10A：  500μΩ～2Ω2A：   2.5mΩ～10Ω分 辨 率   0.1μΩ测量精度   ±(0.2%+2字)外形尺寸   420mm×250mm×340mm仪器重量   13kg使用条件环境温度   -10℃～50℃环境湿度   ≤85%RH工作电源   AC220V±10%电源频率   50±1Hz

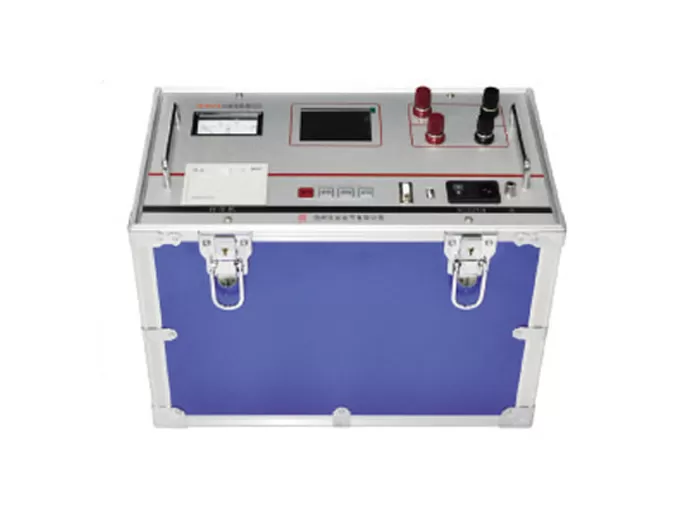

功能特点1、整机由高速单片机控制，自动化程度高，操作简便。2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。3、保护功能完备，能保护反电势对仪器的冲击，性能更。4、具有声响放电报警，放电指示清晰，减少误操作。5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。6、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。7、320X240点阵的超小像素点的65K真彩色液晶，8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储技术指标1、输出电流：HD2045F：<5mA、1A、2.5A、5A、10A、20AHD2045F：<5mA、2.5A、5A、10A、20A、40AHD2045F：<5mA、2.5A、5A、10A、20A、50A2、最小分辨率：0.1μΩ3.量程：   40μΩ～400mΩ   （50A）    50μΩ～500mΩ  （40A）100μΩ～1Ω     （20A）    500μΩ～2Ω     （10A）        1mΩ～4Ω        （5A）     2mΩ～8Ω         (2.5A）5mΩ～20Ω       (1A）     10Ω-20KΩ       （<5mA档）           5.工作温度：0～406.工作湿度：<90%RH，不结露

2045E1直流电阻测试仪采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由高速单片机控制，自动化程度高，安全可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。功能特点整机由高速单片机控制，自动化程度高，操作简便。交/直流两种工作方式，现场有无市电均可使用。全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。保护功能完善，性能更可靠。具有放电声响报警，放电指示清晰，减少误操作。响应速度快，测量数据稳定，测试过程中自动刷新数据。智能化功率管理技术，有效减轻仪器内部发热，节约能源。不掉电时钟及不掉电存储器，可永久保存数据。热敏打印机，高速、静音。技术参数输出电流：自动、10A、5A、1A、200mA、40mA、<5mA分辨率：0.1μQ量程：100Q~100KQ(<5mA档)10~250Q(40mA档)100mΩ-~500(200mA档)5mQ-100(1A档)1m-20(5A档)0~10(10A档)0~100KQ(自动档)准确度：0.2%环境温度：-10-40℃环境湿度：<80%RH,不结露

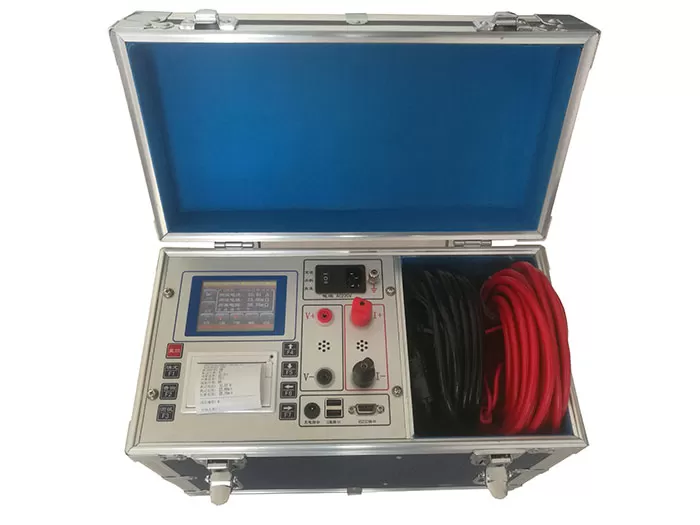

2045D 直流电阻测试仪该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完备等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。功能特点1、整机由高速单片机控制，自动化程度高，操作简便。2、交/直流两种工作方式，现场有无市电均可使用。3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。4、保护功能完备，性能更。5、具有放电声响报警，放电指示清晰，减少误操作。6、响应速度快，测量数据稳定，测试过程中自动刷新数据。7、智能化功率管理技术，有效减轻仪器内部发热，节约能源。8、不掉电时钟及不掉电存储器，可保存数据。9、热敏打印机，高速、静音。技术指标1、输出电流：自动、 5A、1A、200mA、40mA、<5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （<5mA档）1Ω～250Ω （40mA档）100mΩ～50Ω (200mA档)5mΩ～10Ω (1A档)1mΩ～2Ω (5A档)0～100KΩ （自动档）5、工作温度：-10～40℃6、工作湿度：<80%RH，不结露2045E变压器直流电阻测试仪（带电池）该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完备等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。功能特点1、整机由高速单片机控制，自动化程度高，操作简便。2、交/直流两种工作方式，现场有无市电均可使用。3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。4、保护功能完备，性能更。5、具有放电声响报警，放电指示清晰，减少误操作。6、响应速度快，测量数据稳定，测试过程中自动刷新数据。7、智能化功率管理技术，有效减轻仪器内部发热，节约能源。8、不掉电时钟及不掉电存储器，可保存数据。9、热敏打印机，高速、静音。技术指标7、输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA8、分辨率：0.1μΩ9、量程：100Ω～100KΩ （<5mA档）1Ω～250Ω （40mA档）100mΩ～50Ω (200mA档)5mΩ～10Ω (1A档)1mΩ～2Ω (5A档)0～1Ω （10A档）0～100KΩ （自动档）10、度： 0.2%11、工作温度：-10～40℃12、工作湿度：<80%RH，不结露

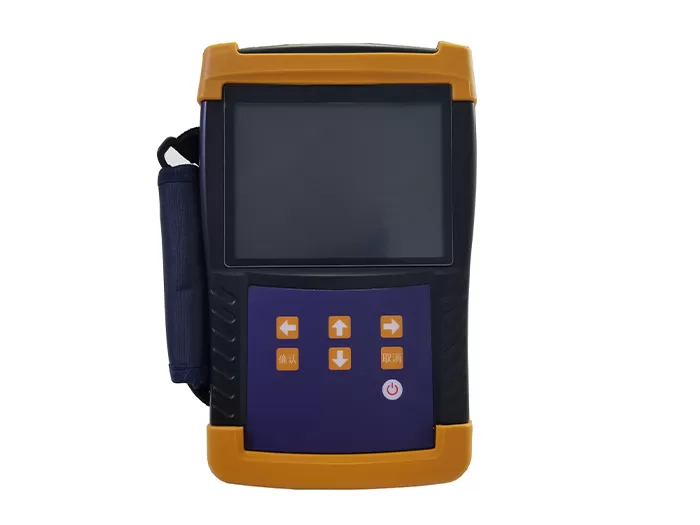

1、 简介       手持式变压器直流电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，更加轻便，便于携带。       产品不仅适合变压器、互感器、电抗器等感性试品的测量， 而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。2、 包装内容       收到货运包装箱后，打开包装箱并检查是否有损坏。请检查您是否在手持式直阻包装中收到下列物品：标配：       √1台手持式测试仪       √1套测试线（红、黑各一条）       √1个充电器（16.8V）       √1个腕带（连接到手持式测试仪）       √1份印刷版用户手册       √1份合格证及出厂测试报告选配：       √1个外置打印机（附打印连接线）       √1个无线测温模块（附2个胶棒天线）       √1个充电器（4.2V）3、 功能特点（1）锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。（2）输出六档电流，最大输出10A电流，最大输出25V电压，并且可自动选择电流，方便快捷。（3）量程宽、精度高，500uΩ～50KΩ。（4）具有电阻温度换算功能，可选配无线测温模块，实时测量现场试品温度，以确保电阻折算值的准确性。（5）具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。（6）5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。（7）配备外置式打印机，便于数据打印。（8）具有本机存储和优盘存储。4、 技术指标电流档位：10A 、5A、1A、100mA、10mA 、1mA测量范围：10A 500uΩ一200mΩ   5A 10mΩ-1Ω                  1A 100mΩ-20Ω   100mA 10Ω-200Ω                  10mA  50Ω-2KΩ   1mA  500Ω-50KΩ技术指标：准确度：土(读数X0.2%+2字)最高分辨率：Q.luΩ使用条件及外形工作电源：内置锂电池或外置充电器。充电器输人：100- 240VAC.50Hz/60Hz充电电压：16.V充电电流：≤3A充电时间：约4小时  使用时间大于8小时主机重量：1.6g(不含测试线)主机尺寸：246mn(长)x 154mn（宽）x62mm[高)使用温度:-10℃-50℃相对湿度：≤90%，不结露

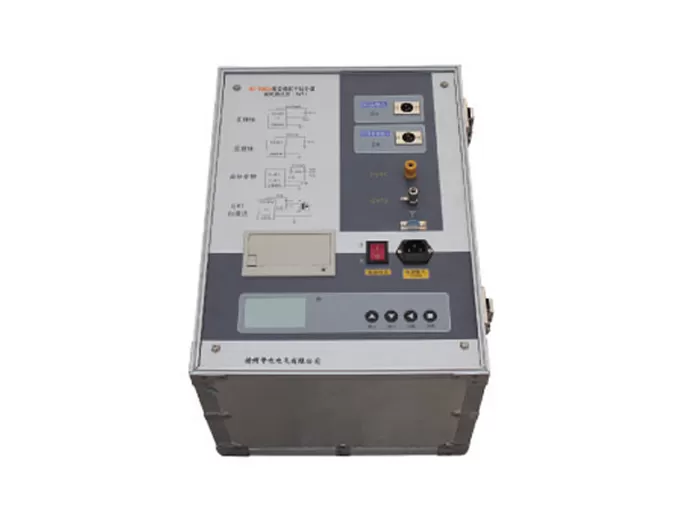

性能特点1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得的数据。3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。6、仪器测量度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。12、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。13、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，试验人员的安全.技术参数：准确度：Cx：±(读数×1%+1pF)；tgδ：±(读数×1%+0.00040)抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度。电容量范围：内施高压：3pF–60000pF / 10kV；60pF–1μF / 0.5kV外施高压：3pF–1.5μF / 10kV；60pF–30μF / 0.5kV分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001，电容/电感/电阻三种试品自动识别。试验电流范围：10μA–5A内施高压：设定电压范围：0.5–10kV最大输出电流：200mA电压精度：±(1.5%×读数+10V)电压分辨率：1V试验频率：45、50、55、60、65Hz单频；45/55Hz、55/65Hz、47.5/52.5Hz自动双变频频率精度：±0.01Hz外施高压：正接线时最大试验电流1A，工频或变频40–70Hz反接线时最大试验电流10kV/1A，工频或变频40–70HzCVT自激法低压输出：输出电压3–50V，输出电流3–30A测量时间：约40s，与测量方式有关输入电源：180V–270VAC，50Hz/60Hz±1%计算机接口：标准RS232接口环境温度：-10℃–50℃环境湿度：＜90%

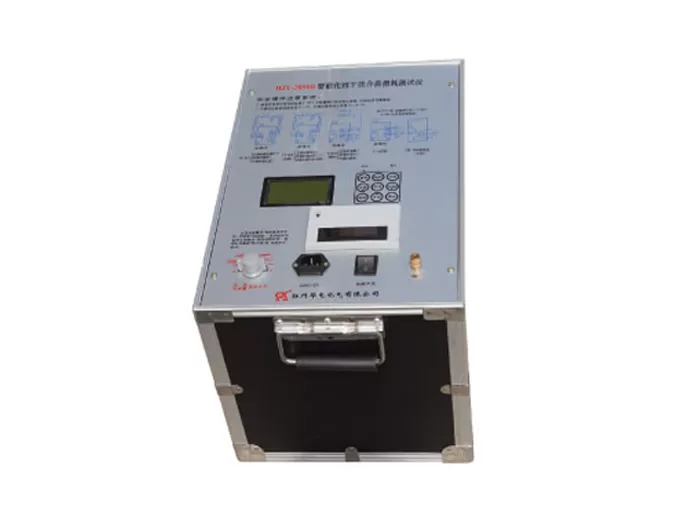

HJY-2000B智能化抗干扰介质损耗测试仪广泛应用于工频高压下测量各种绝缘材料、套管、电力电缆电容量，互感器、变压器等高压设备的介质损耗（tgδ）和电容量（CX）。它淘汰了Qsi高压电桥，具有操作简单、中文显示、打印、使用方便、无需换算、自带高压、抗干扰能力强，测试时间短等优点是我公司的第三代智能化介质损耗测试仪。技术参数☆ 测试方式：正接法、反接法、外接试验电压法☆ 测量范围：内接试验电压：≤60000PF（10kV电压大于30000PF）☆ 基本测量误差：   介质损耗（tgδ）：1%±0.04%   电容容量（Cx）：1%±1PF☆ 输出功率：1.5kW☆ 工作电源：AC220V±10% 50Hz☆ 使用环境：温度-20℃~45℃ 湿度＜75%☆ 外型尺寸：440×295×360(mm)☆ 重 量：18kg

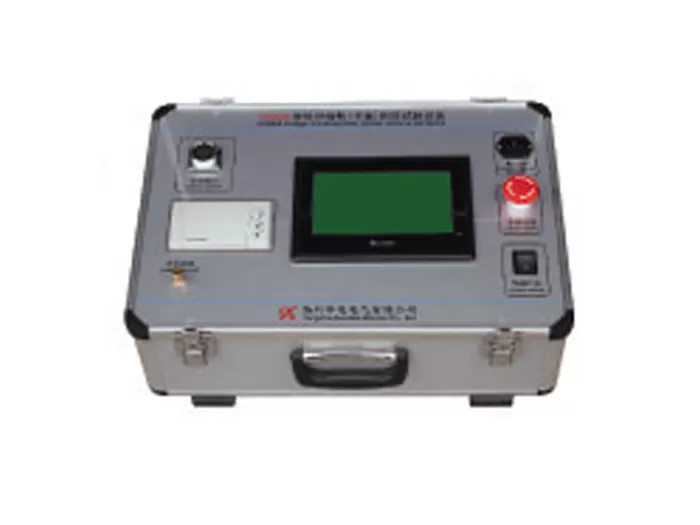

功能特点    HD2808智能绝缘靴（手套）耐压试验装置，符合电力公司《电力安全工器具预防性实验规程》（国电发[2002]777号）要求，符合《规程》对绝缘靴、绝缘手套进行智能化绝缘性预防试验，广泛使用于供电、发电等电力企业。☆ 还可以设定参数做其它产品的绝缘性能预防性试验☆ 自动打印出各产品的测试报告☆ 设备由高压测试装置和数据处理装置两部分组成。☆ 项目齐全。可进行绝缘靴、高压绝缘手套、低压绝缘手套的智能化绝缘性能预防性试验☆ 可自行设定参数做其它产品的泄露电流测量试验☆ 测试过程微电脑控制，升压、降压自动完成☆ 高低压隔离☆ 汉字菜单显示，触摸屏操作，操作简便☆ 最多可6只试件同时试验，提高工作效率☆ 自动打印出测试报告规格参数    HD2808智能绝缘靴（手套）耐压试验装置由高压测试装置和数据处理装置两部分组成。技术参数☆ 测量范围：电流：交流0~19.9mA☆ 输出电压：交流0~30.0kV☆ 测量精度：0.2级☆ 电源电压：220V5%，52Hz

HDDT-Z避雷器放电计数器校验仪适用于阀型避雷器及氧化锌避雷器中放电计数器动作的检查和校验。该仪器符合中人民共和国电力行业标准DL474.5-2006“现场绝缘试验实施导则避雷器试验”标准的要求，适用于发电厂、变电所现场及修理车间、试验室等条件下的试验使用。一次接线即可完成雷电动作计数检查和毫安表指示校验。技术参数计数校验功能输出冲击电流波形：8/20uS,电流峰值：>500A。输出范围：电压输出600V/800V/1600V三档。放电次数、放电间隔可以设置。（默认：放电3次；放电间隔时间5秒）。放电完毕，仪器自动放电，安全可靠，防止造成人身危险。电流校验功能电流输出：0.2~10mA。电流校验完毕，仪器自动放电，安全可靠，防止造成人身危险。仪器供电：自带充电电池（连续使用8小时以上）或交流220V。数据存储：可以存储256组数据计算机接口：RS232.日历时钟：自带标准日历时钟，可以人工设置时钟，日期。

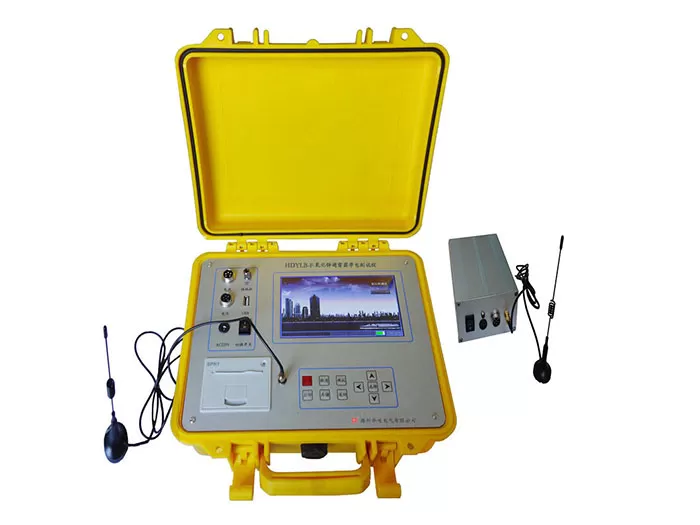

HDYBL-F型氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。技术参数1、电压电流参数：测量项目测试量程测试精度全电流0-20mA±(读数×5%+5uA)阻性电流0-20mA±(读数×5%+5uA)容性电流0-20mA±(读数×5%+5uA)电流谐波0-20mA±(读数×10%+10uA)参考电压100V有效值±(读数×5%+0.5V)电压谐波100V有效值±(读数×10%)2、工作温度 ：-10℃～40℃3、环境湿度 ：≤85%  无结露4、存储温度 ：-20℃～50℃5、外形尺寸 ：320×260×135（mm）6、仪器重量：5kg (不包括测试线及电缆箱

性能特点1、温度测量：自动感应环境温度并记入测试结果。2、遥控测试：通过遥控器实现远程遥控测试，让测试更加安全、方便、快捷。3、内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。4、使用方便：中文菜单操作，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。5、测量：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。6、可存储50组测试数据，掉电不丢失，并能随时查看打印。7、携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ， 携带方便。8、功能齐全：测量、显示、时钟、温度、结果打印一步到位。产品技术参数1、 测量范围：电压：0～30kV 纹波系数：≤1.5% 电流：0～1000μA2、 分辨率：电流：0.5μA 电压：0.1 kV3、 内置电源充电时间：2-3小时4、 内置电源使用时间：≥4小时5、 遥控有效距离：100M6、 环境温度：-10℃～50℃7、 相对湿度：25℃时≤85％8、 海拔高度：＜1000M9、 充电电压：AC100V-240V10、电源频率：50±1HZ11、外形尺寸：335mm×220mm×205mm。12、重量：6kg
